        十年戶外亮化 研發生產制造商

        線條燈控制器

        您的當前位置: 首 頁 >> 產品中心 >> 控制系統

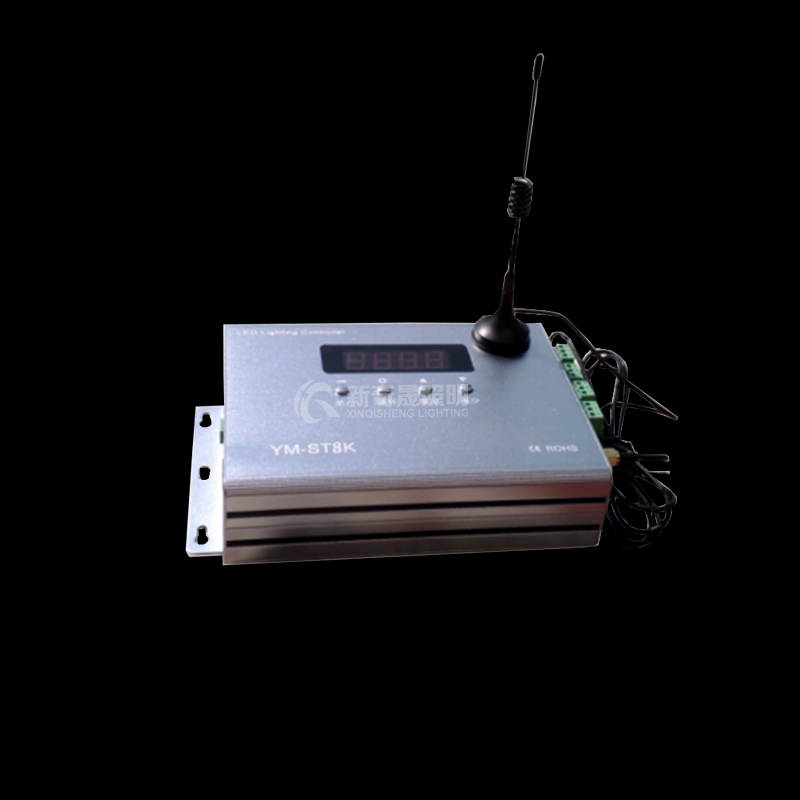

        線條燈控制器

        • 所屬分類:控制系統

        • 品牌:新奇晟照明
        • 點擊次數:
        • 發布日期:2022/05/17
        • 在線詢價
        • 詳細介紹


        產品名稱線條燈控制器產品型號
        XQS-ST4K
        產品尺寸
        L190*W120*H45MM
        產品重量
        500g
        外觀顏色
        灰色
        工作電壓
        DC5-24V
        功率消耗
        ≤5W最大負載
        4096像素
        配套配件
        SD卡輸出端口
        4端口
        工作溫度
        -20℃-65℃配套軟件
        LED播放軟件

        一、產品簡介


        1.1 ST4K的特點

        四口輸出,每口最多可帶1024個LED像素點,單臺控制器最多可控4096像素點

        3.2版本以上包括3.2版本的ST4K本身自帶16種花樣,分別是:0.紅綠蘭跳變 1.2.3.4.5.七彩漸變6.紅綠蘭漸變7.七彩推移8.紅綠蘭拖尾9.紅色推移A.黃色推移b.綠色推移c.青色推移d.蘭色推移E.紫色推移F.白色推移。

        采用數碼管指示控制器當前狀態;

        采用脫機控制的模式,所有節目保存在SD卡中;

        按鍵或遙控器來控制控制器的播放模式、播放文件、播放速度;

        多臺可實現無線同步功能(主從機之間最大距離為700m);

        端口具有防雷過壓保護功能;

        控制力強:可控制各種驅動芯片的燈具,以及各種定制驅動芯片;

        完美兼容DMX512(1990)國際標準協議;

        符合EMC電磁兼容性,具有良好的抗干擾能力;

        根據不同配置分三個版本:1.簡單的單機(ST4K);2.可用遙控器操作(ST4K-A);3.可實現無線同步功能(ST4K-B)。

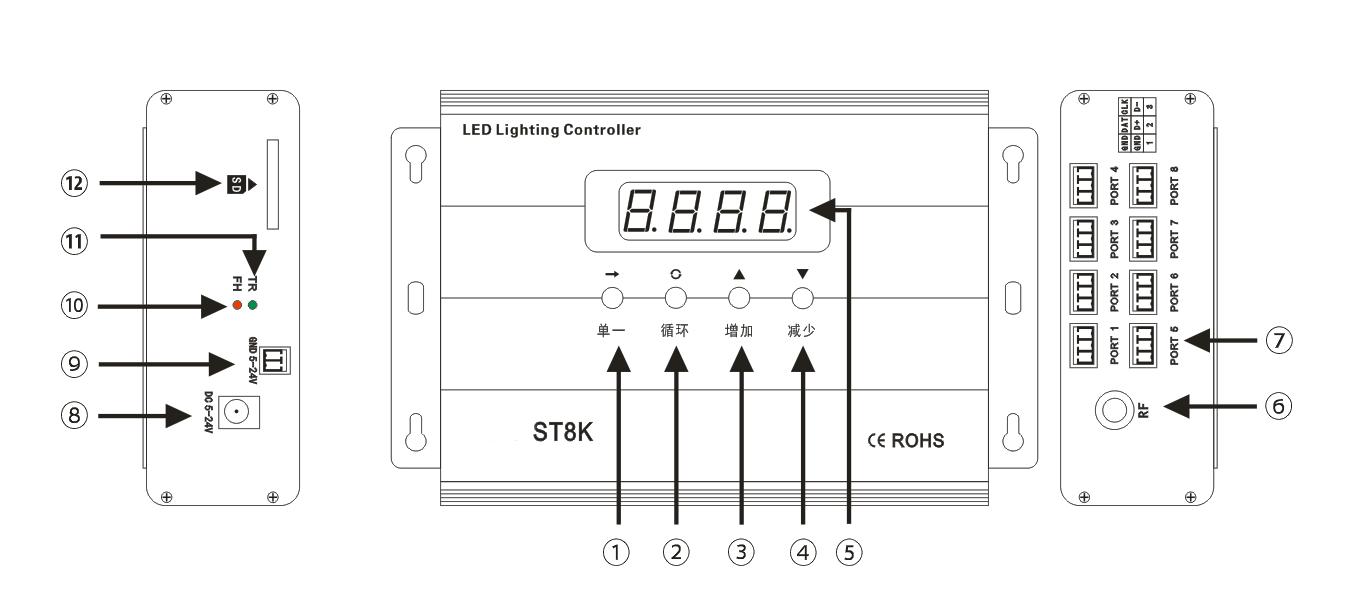

        1.2 操作面板功能介紹


        1:按鍵:選擇單一播放的文件;

        2:按鍵1603537530189473.png:選擇循環播放;

        3:按鍵▲:增加播放速度;

        4:按鍵▼:減小播放速度;

        5:LED數碼管顯示;(數碼顯示位定義如圖2

        6:無線信號天線接口(ST4K-A、ST4K-B需配置天線);

        7:4個信號輸出端口(其端口定義參考:表1、圖3)。

        8:電源插口1:DC5-24V;

        9:電源插口2:DC5-24V;(2個只用其中一個即可)

        10:紅色電源指示燈;

        11:綠色電源指示燈;

        12:SD卡插;

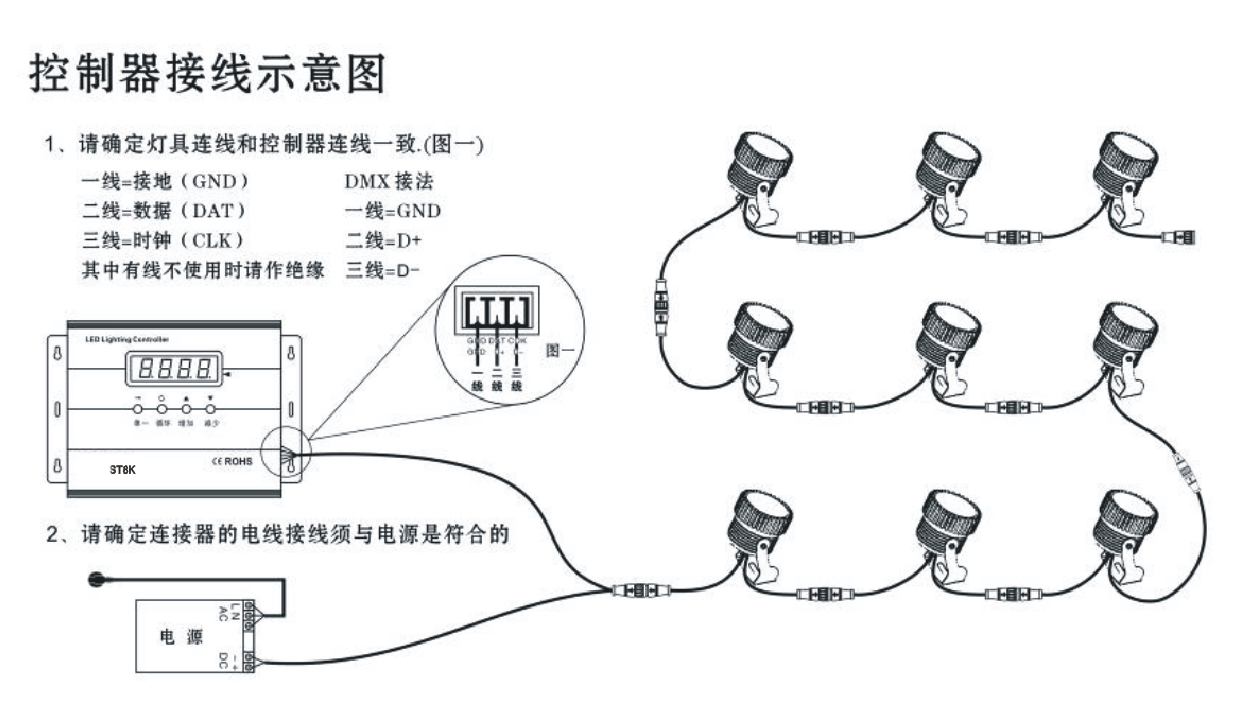

        1.3 控制器接線示意圖


        二、產品功能描述


        2.1 切換當前播放文件

         ”鍵,切換播放文件,每按一次播放文件序號遞增1,1F循環顯示,最多共放15個文件)由數碼管第一位顯示文件序號。

        2.2 播放模式的設置

        按“1603545249125818.png”鍵,此單機有兩種模式,即:循環播放模式;單一播放模式。每按一次,兩種模式互相切換,由第二位數碼管顯示哪種模式。

        2.3 當前文件播放速度設置

        按“▲”鍵,播放速度加快,按“▼”鍵,播放速度減慢,一共30級(130),由數碼管三四位顯示。

        2.4 亮度調節

        同時按“+“▲”,亮度增加;同時按“+“▼”鍵,亮度變暗;一共10級(010),由數碼管第四位同時顯示。

        2.5 主從機中繼設置

        將單機斷電,先按住“1603545289173014.png”鍵,然后給單機上電,這樣主機、中繼從機3種模式相互切換;若為主機,則數碼管第二位右下角的點常亮,

        若為中繼,只有第三位的信號點常亮;

        若為從機,只有第一位的信號點亮其他的點不亮;

        從機若能接收到主機信號,則數碼管第四位右下角的點閃爍(每2秒一次)。

        2.6 SD卡制作

        SD卡中的節目文件是通過《LED燈光控制軟件》(由本公司提供)制作的。注意的是:SD卡要定期格式化為FATFAT32格式。

        在針對多臺ST4K主機同步時,SD卡中的cfg文件名必須是四位,兩個不同的數字或字母都分別代表不同的主機控制器范圍。

        2.7 恢復原廠設置

        將電機斷電,先按住”鍵,然后上電,大約持續1S,這樣單機就實現復位,復位后狀態為:播放模式:循環;速度:20;亮度:10;主從模式:從機。

        三、注意事項

        為了減少火災,觸電或人身傷害的風險,請閱讀并遵循以下警告及注意事項,以防止此類事件的發生.

        1.非專業人士請勿拆開外殼。

        2.請勿將此控制器安裝在有磁力和高壓的環境下。

        3.為了減低組件因短路而引起的火災及損壞風險,請確定線路連接已安全地連接。

        4.控制器到燈具間距離10米以內,燈具與燈具的間距請咨詢燈具生產廠家,超過間距使用范圍,可加信號放大器。

        5.請確認電源電壓DC5-24V。

        6.請勿在電源開放時插拔連接線,打開電源前請確保電源連接是安全和正確。

        7.當又任何異常時請勿自行維修,以免無法保修。

        四、產品保修說明

        我公司保證履行以下承諾:

        我公司只對ST4K設備本身負責。

        在銷售之日起,一年內免費保修任何ST4K的由于工藝、材料等原因引起的故障產品。

        如果ST4K設備出現故障,請及時聯系我們或將設備送至我公司(中山市新奇晟照明科技有限公司)檢測維修。

        *** 特殊說明 ***

        由于濫用、錯用、不小心(碰撞或不適當安裝)或不可抗因素造成的故障不在以上服務范圍之內。

        中山市新奇晟照明科技有限公司是一家專業的戶外亮化照明工程燈具生產廠家,公司擁有豐富的亮化照明工程經驗,與國內多家上市地產公司皆有長期合作,可以提供項目效果設計、燈具選型、產品開模定制、技術指導等一站式工程服務。
