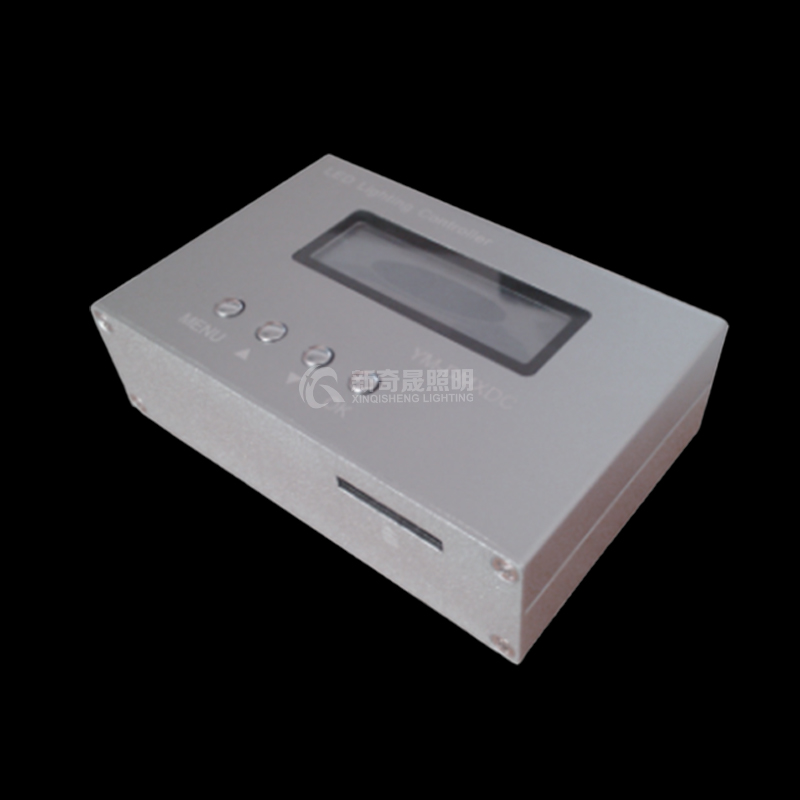

一、產品簡介：

本產品是針對本公司的解碼芯片及常用的DMX512解碼芯片而設計的一款編碼器，可對驅動模塊進行級聯編碼，編碼方式方便簡單，其特點如下：

供電電壓為DC5～24V;

配有標準的手機MICRO-USB接口，配帶移動電源，可方便操作；

支持10種編碼模式:3R、3S、3H、3G、3E、AP-N、UCS、UCS-C、SM-AB、SM—4

可以選擇按燈具或按地址方式編碼;

具有地址測試功能；

此編碼器有編碼和播放2種模式；

配有LCD顯示屏，顯示當前操作狀態；

EMC電磁兼容設計，具有良好的抗干擾能力。

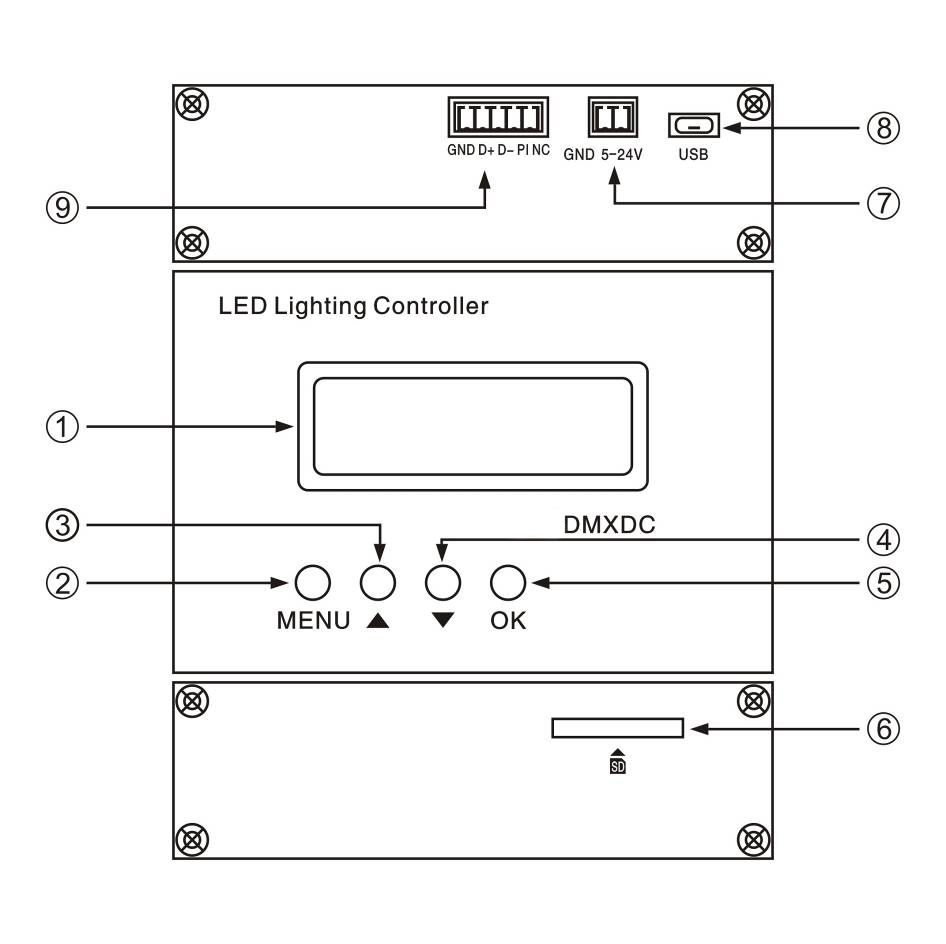

操作面板功能介紹

1：LCD顯示屏；

2：換功能菜單鍵

3：增加鍵；

4：減小鍵；

5：確定鍵

6：SD卡座；

7：電源 DC 5-24V；

8：電源 USB接口，可接移動電源；

9：信號輸出端口。

二、產品功能描述

2.1中英文切換

同時按▲和▼鍵不放，等待LCD顯示屏上顯示“EN”表示英文，顯示中表示“中”文。

2.2 工作模式

編碼器有2中工作模式，即：編碼模式和播放模式。

編碼器在上電時檢測到如果有SD卡，進入播放模式；沒有SD卡，則進入編碼模式。

編碼模式下的功能設置

在執行編碼前要先在設置菜單里選擇好編碼方式；編碼器上電后長按MENU鍵兩秒以上，進入編碼模式（如；DMX3H、DMX3S、DMX3R、DMX3E、DMX3G等）、通道數量、速率（波特率）、驅動方式(PWM、1903等)、寫址方法（按燈具或按地址），右箭頭所指項即為當前選中項，這時通過▲/▼鍵可以調節子目錄參數.設置完畢再長按MENU鍵返回。

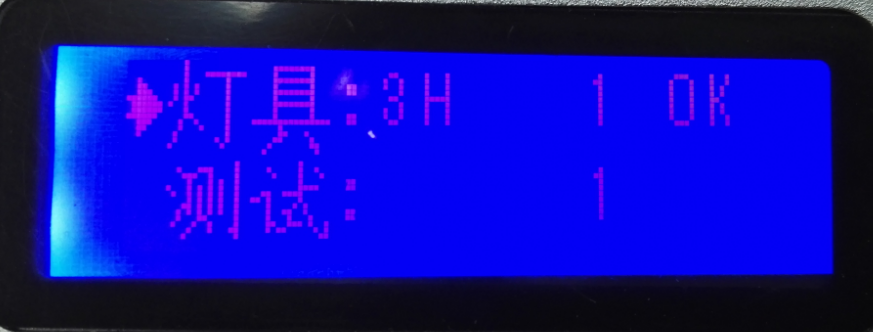

若在編碼模式，屏幕初始界面為下圖：

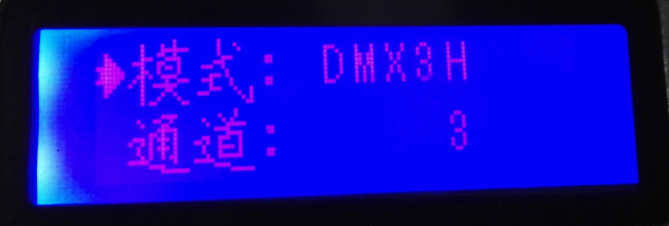

按MENU鍵兩秒以上，會出現下圖界面,通過▲/▼鍵可以調節編碼模式（DMX3H、DMX3S、DMX3R、DMX3E、DMX3G、UCS、AP-N、SM-AB等）：

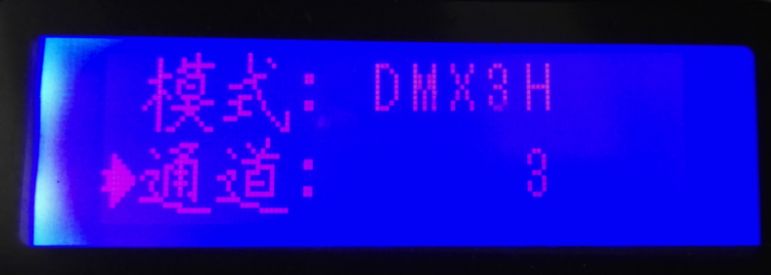

按MENU鍵，切換到通道數設置，通過▲/▼鍵可以調節通道數，如下圖：

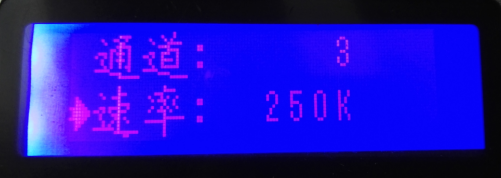

按MENU鍵，切換到速率設置，通過▲/▼鍵設定信號的波特率（標準DMX512信號為250K）,如下圖：

按MENU鍵，切換到輸出方式設置，可控芯片有多種（1903、8903、9221、9231、6024、PWM等），通過▲/▼鍵選擇正確的輸出方式.

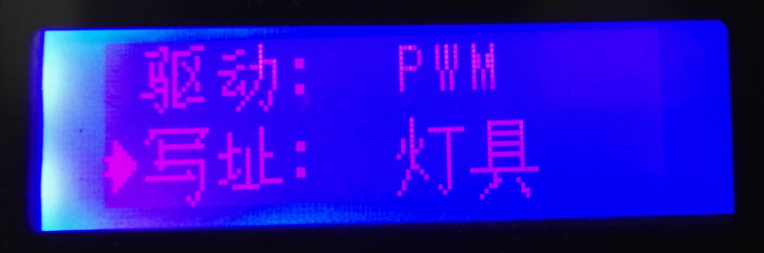

按MENU鍵，切換到寫址方式設置，可以按燈具或按地址編碼，通過▲/▼鍵選擇所需的寫址方式。按燈具編碼完成后，地址測試時整根燈條亮同一個顏色；按地址編碼完成后，地址測試時按每個通道順序逐點跑動.

設置完成后，按MENU鍵兩秒以上，會退出設置菜單。

2.3、針對自己的燈具設置完成后即可進行編碼操作，操作如下：

1）按MENU鍵進行燈具(編碼)、測試二種功能進行切換。

切換到“燈具”狀態時，“3H”表示當前的編碼模式；“1”表示按燈具編碼時，第一個燈具的地址從1開始；“OK”每次編碼完成后,OK即顯示,同時燈具固定亮每一種顏色。

切換到“測試”時，按燈具編碼:“1”表示第一根燈具,同時整根燈亮同一個顏色, 按▲/▼鍵可測試相應的地址；按地址編碼時: “1”表示燈具的第一通道的地址  ，按▲/▼鍵可測試相應的地址。

2.4、播放模式

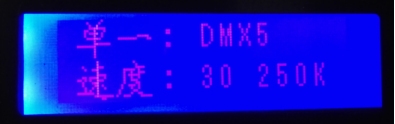

編碼器在上電時檢測到如果有SD卡，進入播放模式，界面如下：

按MENU鍵選擇要播放的文件，文件名在屏幕上顯示；

按▲/▼鍵進行設置播放速度調節；

按OK鍵進行設置單一播放或者循環播放。

注意:在播放花樣時將PI線斷開，只接GND,D+,D-即可

三、常用編碼案例操作說明：

3.1 DMX3H（DMX512大功率驅動HDC18W/36W，HDC4P，HDC3HA，HDC3HK，HDC4HA，HDC4HK等）

1）首先正確接線(依次接好GND,D+,D-,PI)，3H編碼時燈具的PI(編碼線)接到編碼器的PI位置。

2）參數設置:長按MENU鍵2秒以上進入參數設置頁面。設置正確的編碼參數如：模式：DMX3H;通道：3;速率：250K;驅動:PWM;寫址：燈具.參數設置完畢后長按MENU鍵2秒以上返回編碼界面。

3)開始編碼:在編碼界面時，右箭頭指向燈具：3H  1  OK  這時按OK鍵即開始編碼，按燈具編碼，地址從1開始（按▲/▼鍵可以修改起啟地址）,編碼過程中顯示==，完成編碼后顯示OK，同時燈具會長亮同一個顏色。所有級聯的DMX驅動批量編碼成功。

4）測試地址:在編碼界面時, 右箭頭指向測試：  1時，按▲/▼鍵來選擇要測試的燈具的地址，顯示1時第一條燈具會長亮一個顏色。顯示2時第二條燈具會長亮一個顏色,以此類推.地址測試完成.

3.2 UCS-C（AB編碼）

1）首先正確接線(依次接好GND,D+,D-)，此款燈具為AB線編碼，無需接PI線.

2）長按MENU鍵2秒以上進入參數設置頁面。設置正確的編碼參數如：模式：UCS-C;通道：3;速率：250K;驅動:PWM;寫址：燈具.參數設置完畢后長按MENU鍵2秒以上返回編碼界面。

3)開始編碼:在編碼界面時，右箭頭指向燈具：US  1  OK  這時按OK鍵即開始編碼，按燈具編碼，地址從1開始（按▲/▼鍵可以修改起啟地址）,編碼過程中顯示==，完成編碼后顯示OK，同時燈具會長亮同一個顏色。整串燈具編碼成功。

4）測試地址:在編碼界面時, 右箭頭指向測試：  1時，按▲/▼鍵來選擇要測試的燈具的地址，顯示1時第一個燈具會長亮一個顏色。顯示2時第二個燈具會長亮一個顏色,以此類推.地址測試完成.

四、注意事項

為了減少火災，觸電或人身傷害的風險,請閱讀并遵循以下警告及注意事項,以防止此類事件的發生.

5.1非專業人士請勿拆開外殼。

5.2請勿將此控制器安裝在有磁力和高壓的環境下。

5.3為了減低組件因短路而引起的火災及損壞風險,請確定線路連接已安全地連接。

5.4請確?？刂破髟谝还餐L良好及適當溫度環境。

5.5控制器到燈具間距離10米以內,燈具與燈具的間距請咨詢燈具生產廠家,超過間距使用范圍,可加信號放大器。

5.6請確認電源電壓DC5V～24V。

5.7請勿在電源開放時插拔連接線，打開電源前請確保電源連接是安全和正確。

5.8.當有任何異常時請勿自行維修，以免無法保固。

5.9.為了減少火災，觸電或人身傷害的風險,請閱讀并遵循以下警告及注意事項,以防止此類事件的發生。

五、保證說明

我公司保證履行以下承諾：

我公司只對DMXDC設備本身負責。

在銷售之日起，一年內免費保修任何DMXDC的由于工藝、材料等原因引起的故障產品。

如果DMXDC設備出現故障,請及時聯系我們或將設備送至我公司（中山市新奇晟照明科技有限公司）檢測維修。

*** 特殊說明 ***

由于濫用、錯用、不小心（碰撞或不適當安裝）或不可抗因素造成的故障不在以上服務范圍之內。
