        全國服務熱線:

        400-006-6658

        十年戶外亮化 研發生產制造商

        多功能主控器

        您的當前位置: 首 頁 >> 產品中心 >> 控制系統

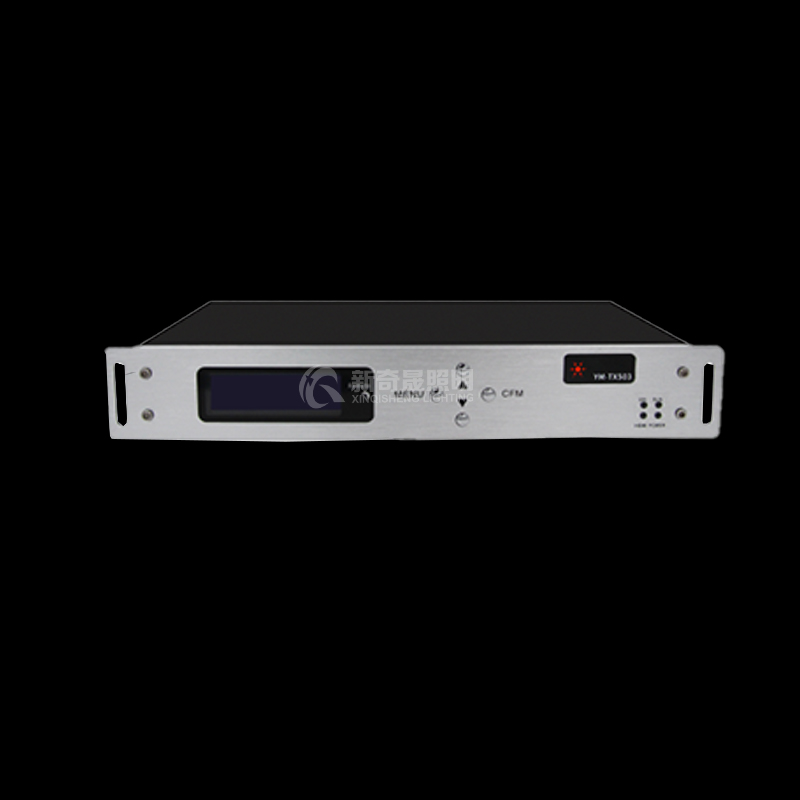

        多功能主控器

        • 所屬分類:控制系統

        • 品牌:新奇晟照明
        • 點擊次數:
        • 發布日期:2020/10/04
        • 在線詢價
        • 詳細介紹



        產品名稱多功能主控器產品型號XQS-TX503
        產品尺寸L288*W158*H45MM
        產品重量1570g
        外觀顏色
        黑色
        工作電壓
        AC220V 50/60HZ
        功率消耗
        ≤15W
        最大負載
        250000像素
        配套配件U盤
        分控器
        RX203
        工作溫度
        -30℃-65℃
        配套軟件
        LEDEasy&EasyVideo

        一、 產品描述

        TX503是一款針對夜景照明的燈光控制系統。設備支持DMX512和SPI串行信號控制。支持單色溫、雙色溫、RGB全彩、RGBW4色及任意腳位順序燈具控制。內置萬年歷、可聯機、可脫機,每臺TX503可帶60RX203分控。聯機PC到設備基于百兆以太網通訊技術,聯機脫機一體、聯機無信號時自由切換到脫機模式。


        1.1 特點

        聯機脫機一體、聯機無信號時自由切換到脫機模式;

        采用標準以太網通訊協議,可接交換機或光纖收發器;

        一套系統支持多種燈具和單色三色、四色燈具的集中控制;

        支持對分控的狀態、溫度、電壓、輸出端口的在線監測;

        支持雙向冗余熱備份,主信號出現故障立即會切換備用信號;

        支持H264(MPEG-4)格式視頻實時播放;

        帶載能力:25萬像素點。

        具備同步控制(聯機)和異步控制(脫機)雙功能;既可以同步直播電腦的視頻,也可以播放U盤里的視頻;當同時連接電腦和插入U盤時,優先播放電腦的視頻。

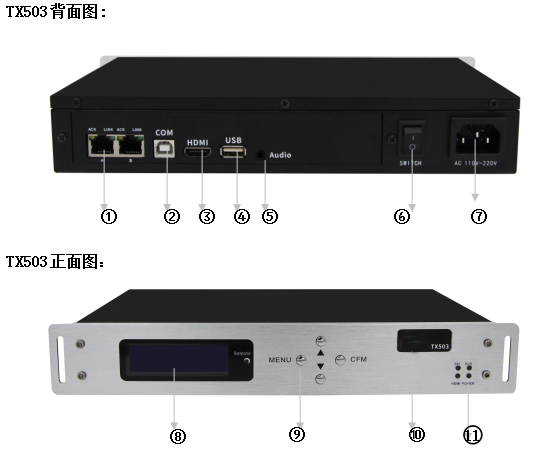

        1.2 操作面板功能介紹


        ①:網口(BA)             ②:串口(接USB)    ③:HDMI口    ④:USB口(接U盤)           ⑤:音頻口     ⑥:電源開關

        ⑦:電源AC-100V-240V~50/60Hz           ⑧:LCD顯示屏      ⑨:▲:增加鍵;:減少鍵;MENU:功能鍵CFM:確定鍵        ⑩:標志型號         11:指示燈


        二、按鍵和顯示

        插U盤狀態正常啟動后顯示


        符號從上往下,從左到右依次表示:C代表循環、S代表單一、T代表定時;  00代表為當前播放的視頻序號; 01代表當前播放的視頻名稱;

        U11代表脫機版本號; 192.168.1.111為本機IP地址; Spd: 5  Bri:255為速度設備速度值和亮度值; 19-02-21  01:00為設備時間。

        接網線狀態正常啟動后顯示


        接HDMI線狀態正常啟動后顯示


        HDMI輸入代表正在使用聯機HDMI狀態;設備速度值和亮度值滾動切換顯示。

        脫機調整播放節目

        按《MENU》鍵進入菜單,顯示如下圖1,按《CFM》鍵出現+ -號如圖2,通過▲/鍵調整要播放的節目,調整完畢后按《CFM》確認,按《MENU》鍵返回播放界面。

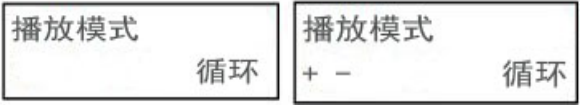

        脫機調整播放模式

        MENU》鍵進入菜單,顯示如下圖1,按《CFM》鍵出現+ -號如圖2,通過/鍵調整要播放模式(循環、單一、定時),調整完畢后按《CFM》確認,按《MENU》鍵返回播放界面。


        脫機調整播放速度

        MENU》鍵進入菜單,按《▲》鍵顯示如下圖1,按《CFM》鍵出現+ -號如圖2,通過/鍵調整要節目播放速度,調整完畢后按《CFM》確認,按《MENU》鍵返回播放界面。 *注:速度調節范圍為1-8,當速度調到0時節目停止。

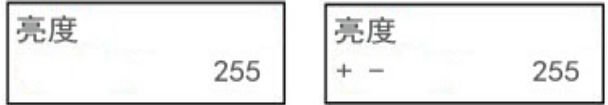

        脫機調整燈具亮度

        MENU》鍵進入菜單,按《▲》鍵顯示如下圖1,按《CFM》鍵出現+ -號如圖2,通過/鍵調整亮度,調整完畢后按《CFM》確認,按《MENU》鍵返回播放界面。*注:亮度調節范圍0-255,當速度調到0時燈具處于黑燈狀態。部分燈具亮度調低可能會損失灰度。

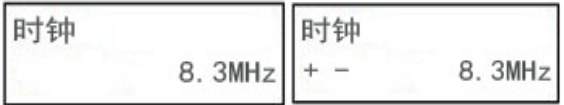

        脫機調整時鐘信號通訊速度

        MENU》鍵進入菜單,按《▲》鍵顯示如下圖1,按《CFM》鍵出現+ -號如圖2,通過/鍵調整時鐘速度,調整完畢后按《CFM》確認,按《MENU》鍵返回播放界面。 *注:時鐘速度越高通訊距離越近,部分燈具不支持時鐘速度調節。

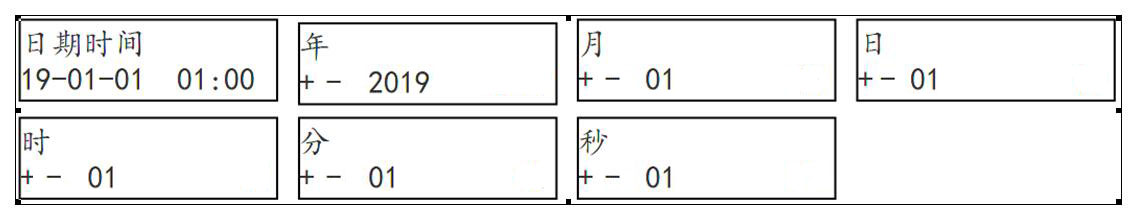

        設備時間設定

        MENU》鍵進入菜單,按《▲》鍵顯示如下圖1,按《CFM》鍵出現+ -號如圖1,通過/鍵設置對應的值,當前項調整完畢后按《CFM》確認進入下一設定項,按《MENU》鍵返回播放界面。

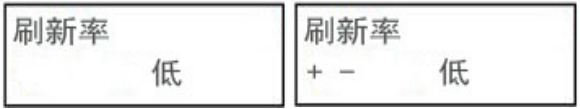

        刷新率

        MENU》鍵進入菜單,按《▲》鍵顯示如下圖1,按《CFM》鍵出現+ -號如圖2,通過/鍵設置對應的數值,當前項調整完畢后按《CFM》確認進入下一設定項,按《MENU》鍵返回播放界面。



        四、控制器安裝應用

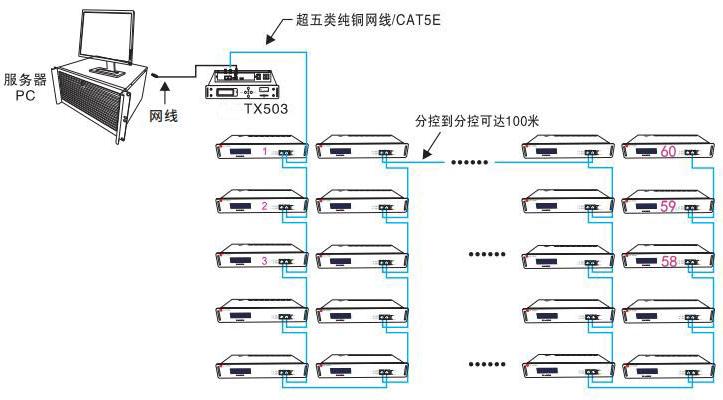

        4.1、設備連接方法(網絡模式):

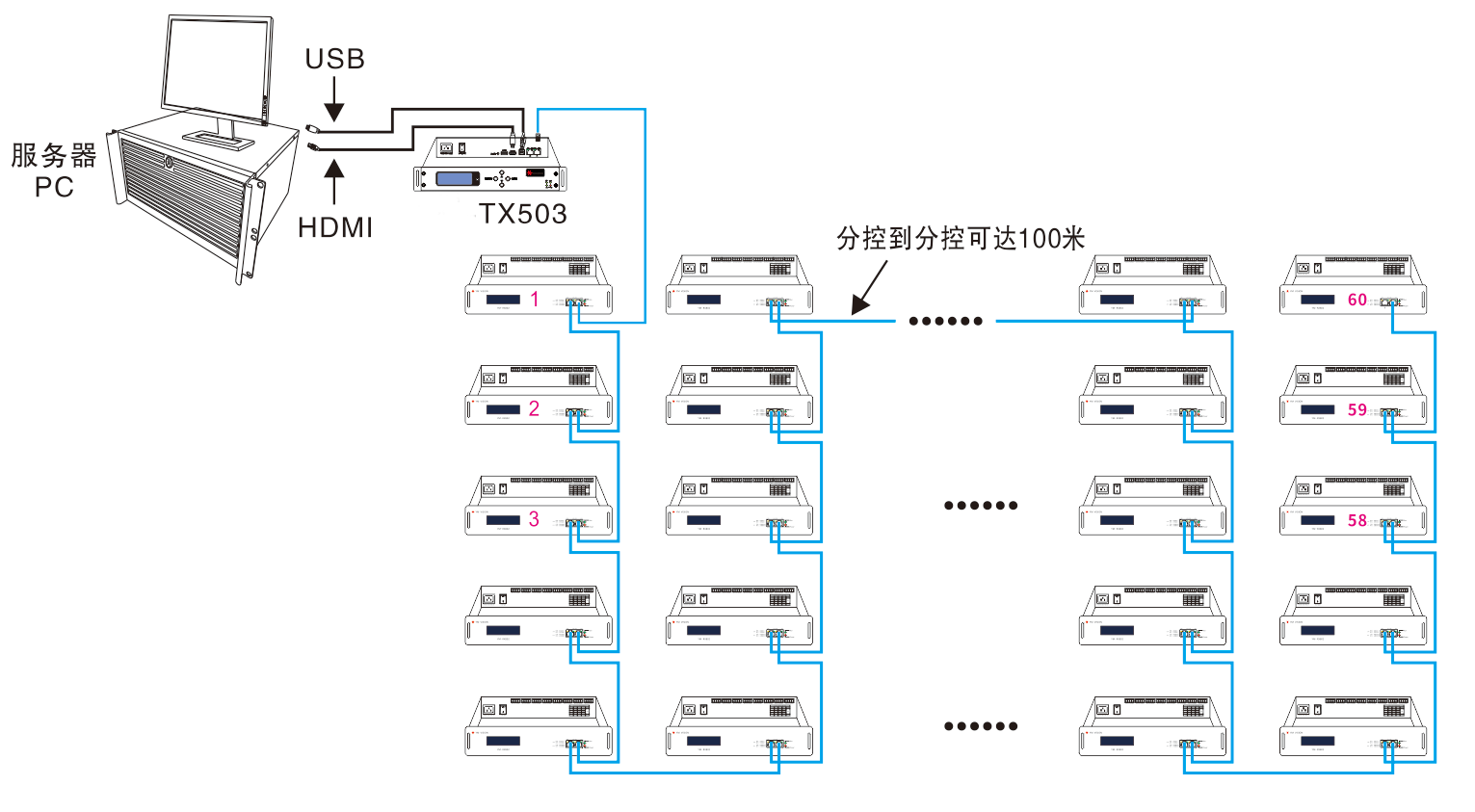

        4.2設備連接方法(HDMI模式):
