一、產品簡介：

1.1 LM501的特點

控制方式：聯機控制(以太網)/脫機控制。默認聯機優先，聯機信號停止后控制器自動切換到脫機模式；

聯機控制支持“LED演播軟件”（本公司軟件）或“MADRIX”軟件，后者采用ART-NET協議；

可多臺LM501通過無線組成局域網絡，實現無線聯動；*

通過手機可遠程切換 模式、數度、亮度；*

LM501有控臺接口，可通過DMX控制臺實時調SD卡的場景、速度、亮度和單獨某幾個場景循環；*

內置萬年歷可設定節假日模式和平日模式：

一套系統可以統一控制不同IC燈具或不同廠家的燈具；

多臺LM501可通過交換機協同來實現超大項目的集中控制；

*常規出貨版本不帶此功能。

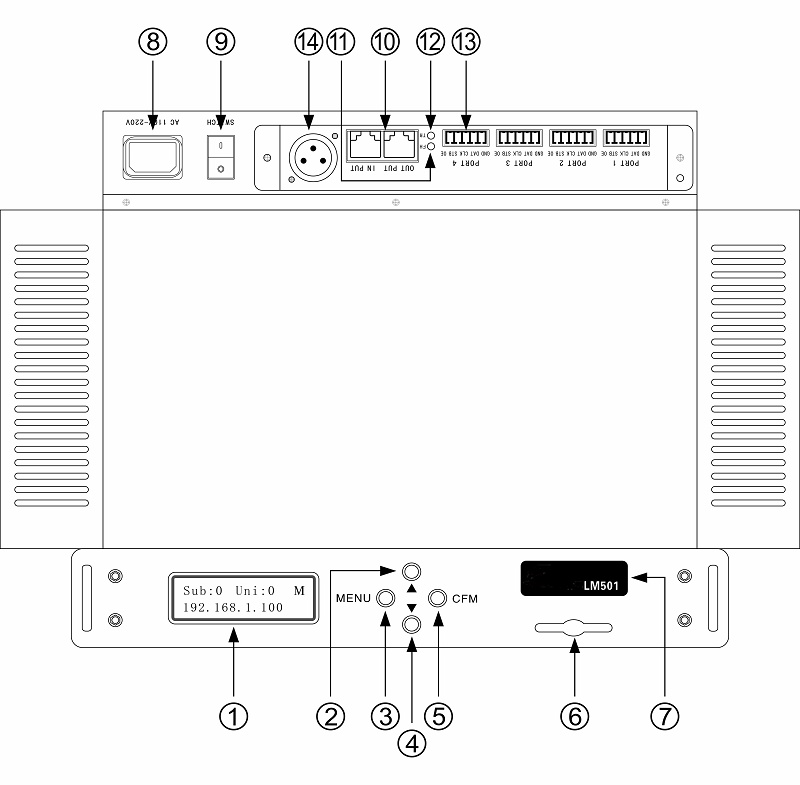

1.2 操作面板功能介紹

1：LCD顯示屏

2：▲增加鍵：在修改狀態（屏幕左下方顯示“+ -”符號）時向上循環調節數據值，否則循環選擇同一級的其他菜單；

3：MENU - 功能鍵：進入或退出菜單設置；

4：▼- 減少鍵：在修改狀態（屏幕左下方顯示“+ -”符號）時向下MENU循環調節數據值，否則循環選擇同一級的其他菜單；

5：CFM - 確定鍵：選擇菜單項或確定數據值；

6：SD卡槽；

7：標志型號；

8：電源輸入口AC100-220V；

9：電源開關；

10：網線輸入/輸出端口；

11：FH紅色指示燈(指示燈亮，代表板子供電正常）；

12：TR綠色指示燈（指示的閃爍，代表正在播放文件）；

13：信號輸出端口。

14：DMX512控臺連接端口

二 系統控制連接示意圖

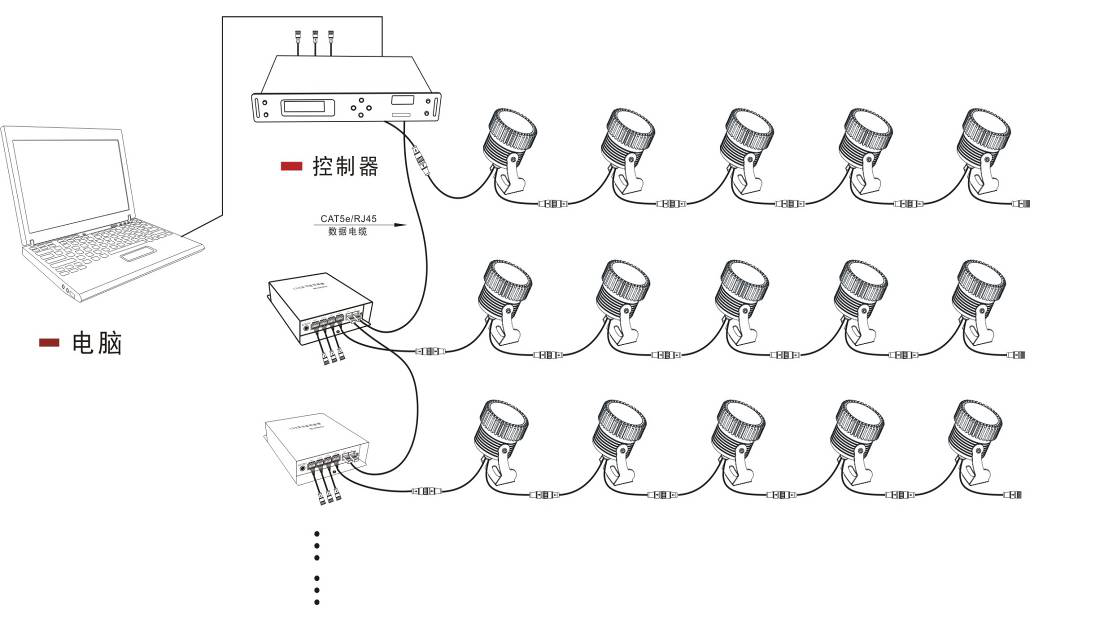

2.1 布線示意圖

2.2 電腦系統配置

操作系統：

中英文WindowsXP/Win7/Win8

硬件配置：

CPU: 2GHz及以上的多核處理器

  內存：2GB及以上

  空間：200GB以上可用空間

  聲卡：Directx Sound 兼容

  顯卡：有WDDM1.0驅動的支持DirectX 9以上級別的獨立顯卡

  網卡：支持100M通訊

相關軟件：

微軟公司的媒體播放器(MediaPlayer)--必須安裝

OFFICE2003--如需WORD文件必須安裝

三 產品功能描述

3.1 中英文切換

在主界面下同時按住▲鍵和▼鍵，長按三秒以上切換英文（EN）或中文

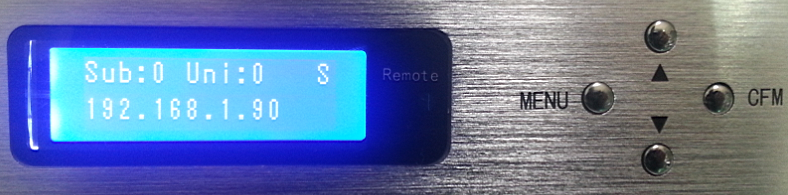

3.2 LCD屏幕顯示

上電后，控制器進入正常工作狀態。LCD顯示主界面。

屏幕顯示內容：第一行：Subnet和Universe參數(用MADRIX軟件聯機時需要設置) 、從機（S）；第二行：本機的IP地址。

3.3 播放模式設置

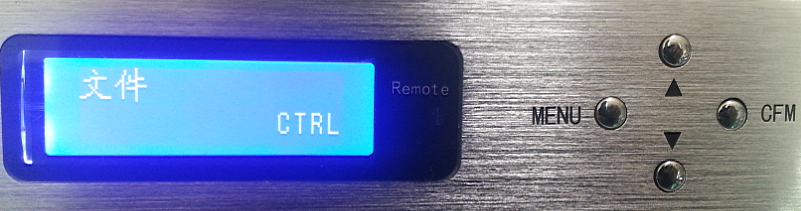

播放文件包含單一播放和循環播放，操作如下：按MENU鍵進入播放文件菜單，如下圖：

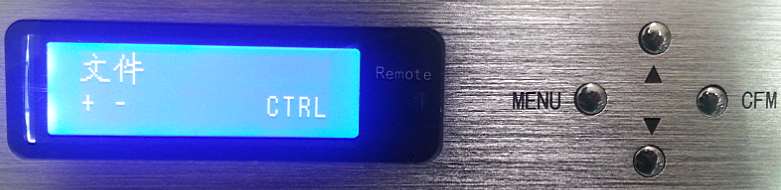

按CFM鍵進入編輯狀態，屏幕左下方顯示“+ -”符號，如下圖：

按▲/▼鍵選要播放的文件；

按CFM鍵確定，退出編輯狀態；

按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效。

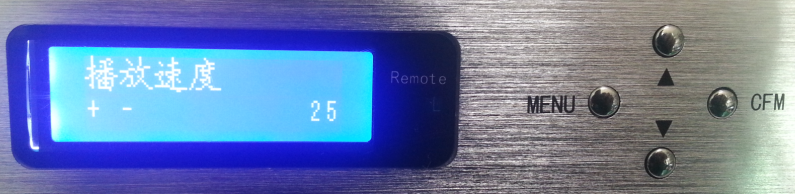

3.4 播放速度設置

按MENU鍵，再按一次▲鍵進入播放速度設置菜單；

按CFM鍵進入編輯狀態；

按▲/▼鍵調到要設定的播放速度；

按CFM鍵確定；

按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效，聯機控制在電腦界面上更改播放速度。

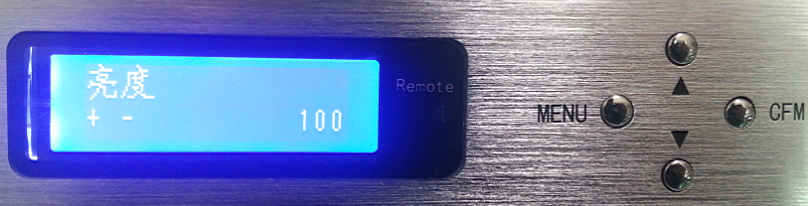

3.5 亮度調節

按MENU鍵，再按兩次▲鍵進入亮度設置菜單；

按CFM鍵進入編輯狀態；

按▲/▼鍵調到要設定的亮度；

按CFM鍵確定；

按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效，聯機控制在電腦界面上更改亮度。

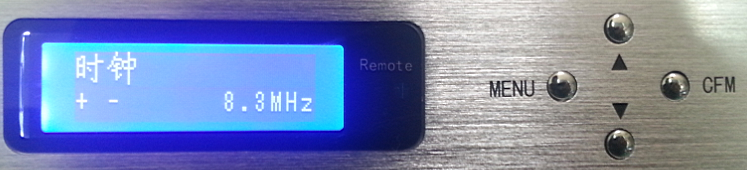

3.6 時鐘設置

按MENU鍵，再按三次▲鍵進入時鐘頻率設置菜單，通過該菜單可以調整輸出端口的時鐘頻率；

按CFM鍵進入編輯狀態；

按▲/▼鍵調到要設定的時鐘頻率；

按CFM鍵確定；

按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效，聯機控制在電腦界面上更改時鐘頻率。

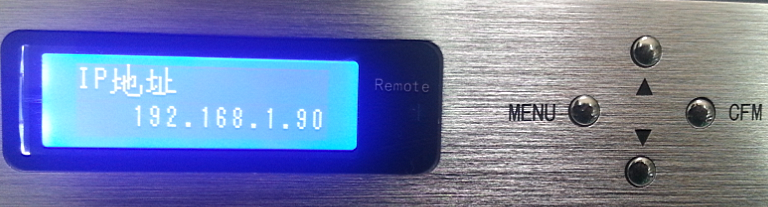

3.7 IP地址設置

IP地址由四個十進制數組成(IP1.IP2.IP3.IP4)，如192.168.1.1。IP地址是控制器的重要參數，上電后在主界面上顯示。主機軟件要和控制器通信，要先設定好控制器的IP地址，具體見“聯機控制使用方法”

按MENU鍵，再按四次▲鍵進入IP地址設置菜單，屏幕顯示當前的IP地址；

按CFM鍵進入IP地址1編輯狀態；

按▲/▼調整IP地址1；

按CFM鍵確定IP地址1，進入IP地址2編輯狀態；

按▲/▼調整IP地址2；

按CFM鍵確定IP地址2，進入IP地址3編輯狀態；

按▲/▼調整IP地址3；

按CFM鍵確定IP地址3，進入IP地址4編輯狀態；

按▲/▼調整IP地址4；

按CFM鍵確定IP地址4，屏幕顯示設置的四個IP地址；

按MENU鍵返回主界面。

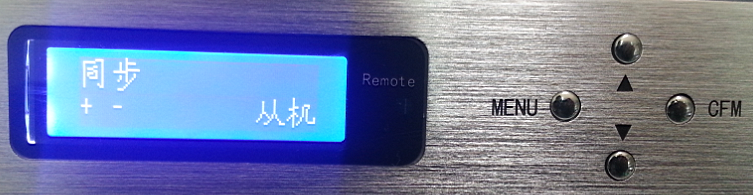

3.8 脫機同步設置

LM501可以通過連接交換機實現脫機同步播放節目，這需要把其中一臺設置為“主控”，其余的設置為“從機”。

1）按MENU鍵，再按五次▲鍵進入同步設置菜單；

2）按CFM鍵進入編輯狀態；

3) 按▲/▼鍵設置主從機；

4) 按CFM鍵確定；

5) 按MENU鍵返回主界面

設置好后把所有控制器的網口連接到交換機的端口上。主從機標識開機后顯示在LCD顯示屏的右上角，“M”表示主控，“S”表示從機。

3.9 ART-NET參數（用MADRIX軟件聯機時，需要設置）

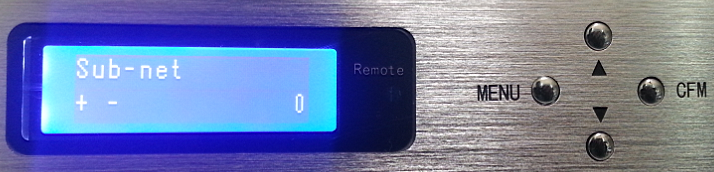

subnet參數：0-15。

1）按MENU鍵，再按六次▲鍵進入同步設置菜單；

2）按CFM鍵進入subnet編輯狀態；

3) 按▲/▼鍵設定數值；

4) 按CFM鍵確定；

5) 按MENU鍵返回主界面。

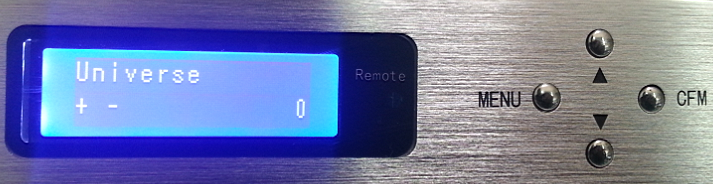

Universe參數：0-15。

1）按MENU鍵，再按六次▲鍵進入同步設置菜單；

2）按2次CFM鍵進入Universe編輯狀態；

3) 按▲/▼鍵設定數值；

4) 按CFM鍵確定；

5) 按MENU鍵返回主界面。

四 聯機控制

4.1 采用“LED演播軟件”實現聯機控制

1） 主機軟件要和控制器通信，要先設定好控制器的IP地址（如3.7 節介紹）。

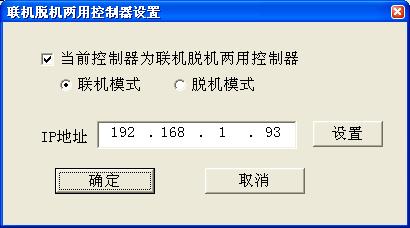

2） 運行“LED演播軟件”（版本要V2.844及以上的），選擇“設置”à“聯機脫機兩用控制器設置”，彈出如下界面：

勾選“當前控制器為聯機脫機兩用控制器”；

輸入要連接控制器的IP地址，點擊“設置”；

聯機模式表示控制器和主機軟件同步播放；脫機模式表示控制器將會把接收到的播放數據復制到內部存儲器，當檢測到和主機沒有連接時重復播放存儲器中的數據。點擊“確定”按鈕。

3） 如果完成了IP地址設置，就可以直接建立花樣場景播放了。操作同DVI聯機播放一樣，做造型時選擇SVE4X512分控。

五   采用“LED演播軟件”實現聯機控制

1、設置IP地址，不能和電腦一樣；

2、設置ART-NET參數：

Universe: 一般設為1；

Output: 根據項目實際選擇每端口輸出。1-univ標準的每端口輸出170個點；2-univ每端口輸出341個點；3-univ每端口輸出512個點；

Slaves: 根據項目需要選擇要帶分控個數， 注意：1-univ模式最多可以帶11個分控、2-univ最多帶5個分控、3-univ最多帶3個分控；

Driver: 選擇要控制的LED驅動芯片；

Lamp: 發現燈亮的顏色跟軟件不一致時，可以嘗試更改RGB順序來糾正。

3、接DMX控制臺：連接DMX控制臺，第一通道調播放速度；第二通道調亮度；第三通道以上選擇播放文件。

4、MADRIX軟件設置：用網線連接好電腦和LM501，上電，例如把電腦IP設為192.168.1.90； universe設為1；Output設為3-univ；Slaves設為1；Driver選擇P9813；Lamp選擇RGB。

電腦運行MADRIX軟件；選擇PreferencesàDeviceManager…或直接按F4鍵

六、注意事項

為了減少火災，觸電或人身傷害的風險,請閱讀并遵循以下警告及注意事項,以防止此類事件的發生.

1.非專業人士請勿拆開外殼。

2.請勿將此控制器安裝在有磁力和高壓的環境下。

3.為了減低組件因短路而引起的火災及損壞風險,請確定線路連接已安全地連接。

4.控制器到燈具間距離10米以內,燈具與燈具的間距請咨詢燈具生產廠家,超過間距使用范圍,可加信號放大器。

5.AC100～220V供電。

6.請勿在電源開放時插拔連接線，打開電源前請確保電源連接是安全和正確。

7.當又任何異常時請勿自行維修，以免無法保修。

七、產品保修說明

我公司保證履行以下承諾：我公司只對LM501設備本身負責。在銷售之日起，一年內免費保修任何LM501的由于工藝、材料等原因引起的故障產品。

如果LM501設備出現故障,請及時聯系我們或將設備送至我公司（中山市新奇晟照明科技有限公司）檢測維修。

*** 特殊說明 ***

由于濫用、錯用、不小心（碰撞或不適當安裝）或不可抗因素造成的故障不在以上服務范圍之內。
