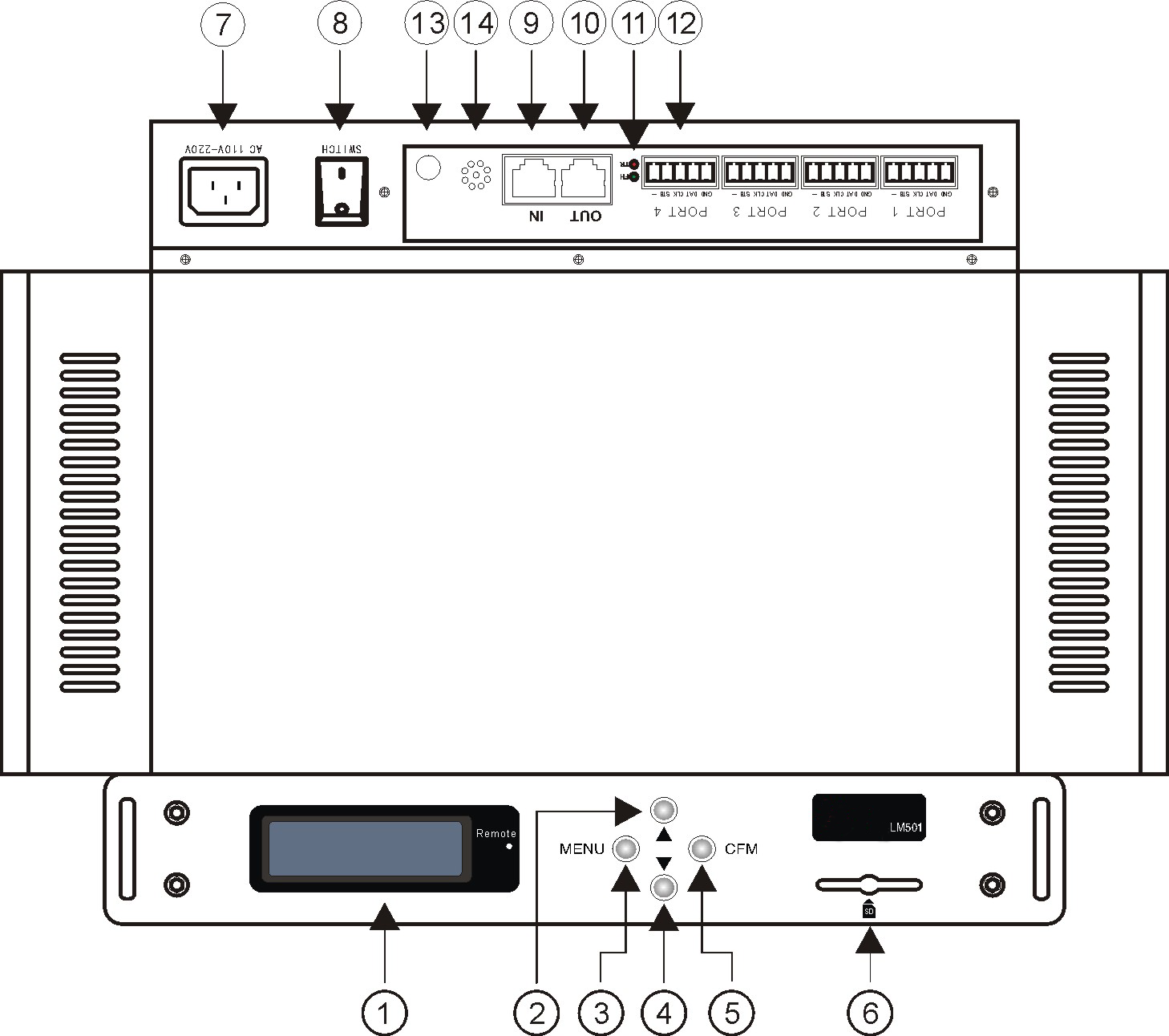

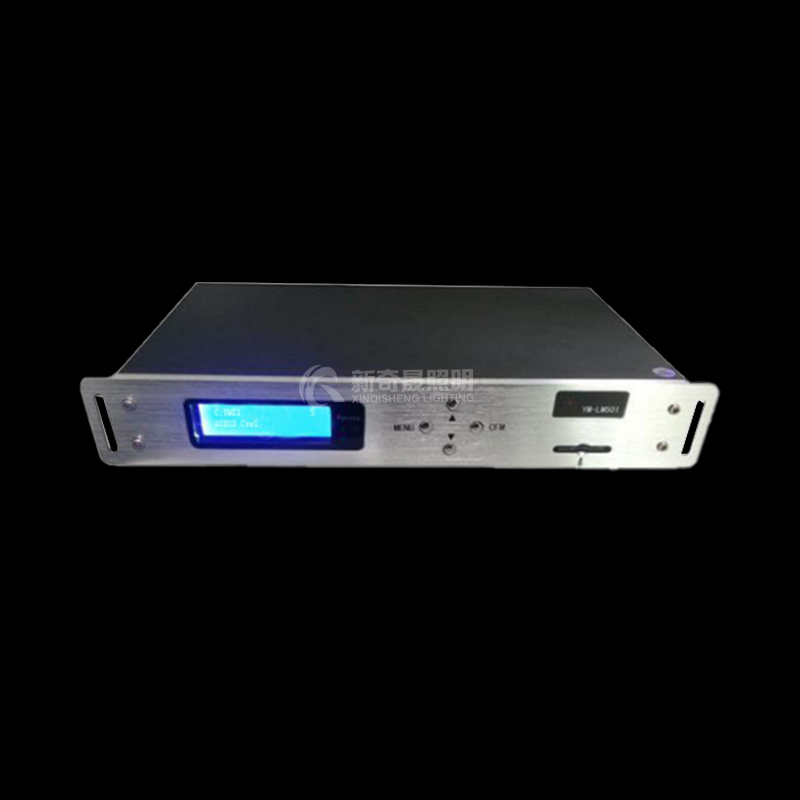

一、產品操作面板功能介紹：

①:LCD顯示屏

②:▲增加鍵/向上；

③:MENU - 功能鍵；

④:CFM - 確定鍵；

⑤:SD卡槽；

⑥:電源：AC100-240V；

⑦:電源開關；

⑧:網線輸入；

⑨:網線輸出；

⑩:TR綠色常亮表示信號；PW紅色常亮表示上電；

?:信號輸出端口；

?:咪頭；

?:音頻輸入孔。

二、系統控制連接示意圖

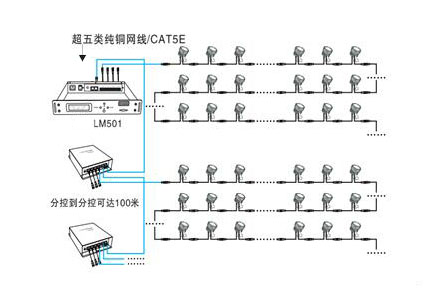

2.1 布線示意圖

三、產品功能描述

3.1 中英文切換：

中文：在主界面下長按▼鍵三秒以上；

英文：在主界面下長按▲鍵三秒以上。

3.2  屏幕顯示

脫機模式主界面

①.“C：Z1”文件名，主機-M，從機-S，基站-B；

②.AUdio Ctrl

屏幕顯示內容：第一行：顯示文件名；主(C)/從（S)（需要設置）；第二行：速度、亮度、日期、AUdio Ctrl。

3.3 文件設置（脫機）

文件播放模式包含單一播放和循環播放，操作如下：

按MENU鍵進入播放文件菜單，如下圖：

按CFM鍵進入編輯狀態，屏幕左下方顯示“+ -”符號，如下圖：

按▲/▼鍵選要播放的文件；按CFM鍵確定，退出編輯狀態；按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效。

3.4 播放速度設置（脫機）

①按MENU鍵，按▲鍵進入播放速度設置菜單；按CFM鍵進入編輯狀態；

②按▲/▼鍵調到要設定的播放速度；按CFM鍵確定；

③按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效，聯機控制在電腦界面上更改播放速度。

3.5 亮度設置（脫機）

①按MENU鍵，按▲鍵進入亮度設置菜單；按CFM鍵進入編輯狀態；

②按▲/▼鍵調到要設定的亮度；按CFM鍵確定；

③按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效，聯機控制在電腦界面上更改亮度。

3.6 時鐘設置

①按MENU鍵，按▲鍵進入時鐘設置菜單；按CFM鍵進入編輯狀態；

②按▲/▼鍵調到要設定的時鐘； 按CFM鍵確定；

③按MENU鍵返回主界面。

注意：這個菜單僅對脫機控制有效，聯機控制在電腦界面上更改時鐘頻率。

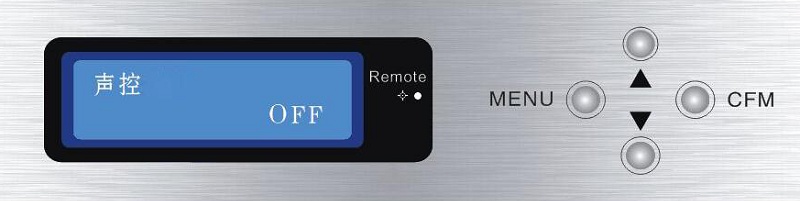

3.7 聲控設置（脫機）

按MENU鍵，按▲鍵進入聲控設置菜單；按CFM鍵進入模式選項編輯；

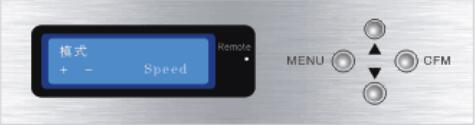

②. 在模式菜單按▲/▼鍵選擇：Speed/Bright/SPd&Bri；關閉聲控功能選擇OFF;

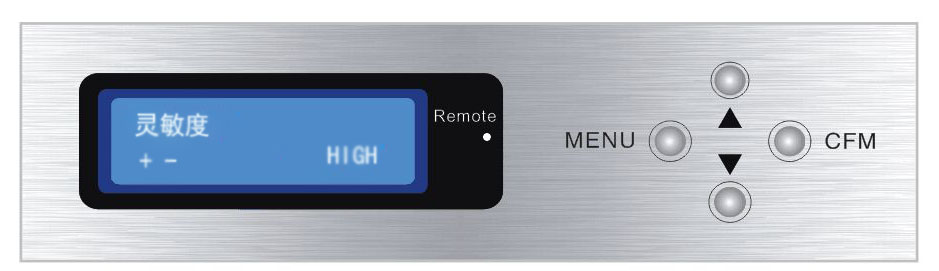

③.按CFM鍵確定，進入靈敏度選擇：HIGH/MIN/LOW

④.按MENU鍵確定并返回主界面。

注意：該選項僅在脫機使用時有效。

3.8  ART-NET參數（MADRIX模式）

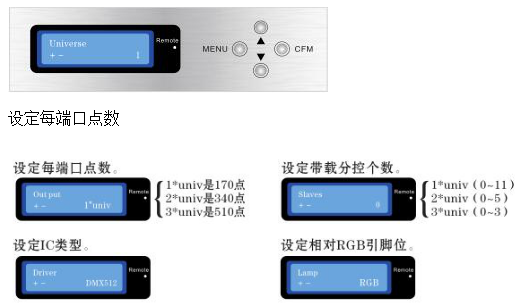

Universe參數：1-256

按MENU鍵，按▲鍵進入Universe設置菜單；按CFM鍵進入編輯狀態；

按▲/▼鍵設定選項；按CFM鍵確定當前操作進入下一項；按MENU鍵返回主界面。

定時功能（脫機）

按MENU鍵，按▲鍵進入日期時間設置菜單；按CFM鍵進入編輯狀態；

按▲/▼鍵調到要設定的日期和時間；按CFM鍵確定；

按MENU鍵返回主界面。

定時設置：打開Playlist.exe定時軟件，設定播放模式和時間，最多設定50項，生成一個PLAY.LST文件，拷到SD卡即可實現定時播放。

DMX寫址功能

①．啟動控制器寫址模式：無SD卡狀態下，長按MENU鍵不放，給控制器上電，3秒后LCD顯示屏出現Wait…;控制器進入編碼界面。如圖：

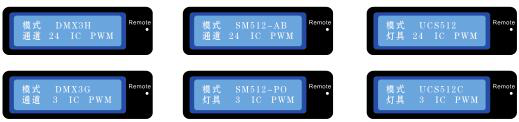

②．長按住MENU鍵進入高級設置，如下圖。

模式：按▲/▼鍵選擇燈具模式，按“MENU”鍵進入到下一列；

通道數：按▲/▼鍵選擇通道數，按“MENU”鍵入到下一列；

IC:默認選PWM不需要更改。（模式、通道數、IC）

設置完成之后長按MENU鍵退出高級設置。

③確認燈具和控制器正常連接之后，按OK鍵可統一（包括所以分控）給燈具寫地址，燈具后面的數字為起始燈具，按▲/▼鍵選擇地址起始位置，通常從1開始。按CFM鍵開始編碼，直到LCD屏上的“OK”閃爍，表示完成編碼。

脫機控制

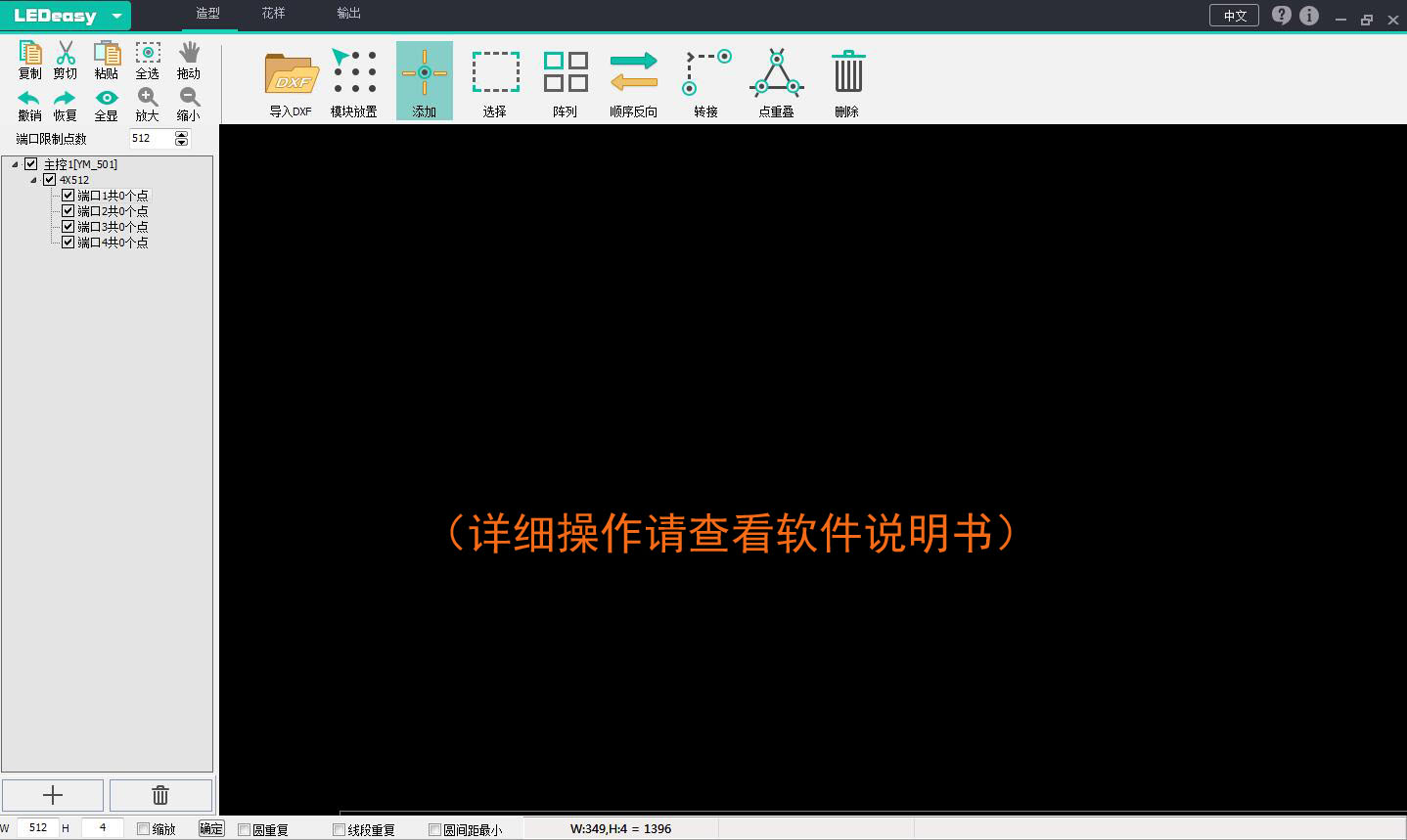

SD卡格式化，FAT/TAT32;使用“LEDEasy”來設計花樣文件，然后烤到SD卡。

六、注意事項

為了減少火災，觸電或人身傷害的風險,請閱讀并遵循以下警告及注意事項,以防止此類事件的發生.

1.非專業人士請勿拆開外殼。

2.請勿將此控制器安裝在有磁力和高壓的環境下。

3.為了減低組件因短路而引起的火災及損壞風險,請確定線路連接已安全地連接。

4.控制器到燈具間距離10米以內,燈具與燈具的間距請咨詢燈具生產廠家,超過間距使用范圍,可加信號放大器。

5.AC100～240V供電。

6.請勿在電源開放時插拔連接線，打開電源前請確保電源連接是安全和正確。

7.當又任何異常時請勿自行維修，以免無法保修。

七、產品保修說明

我公司保證履行以下承諾：我公司只對LM501-S設備本身負責。在銷售之日起，一年內免費保修任何LM501-S的由于工藝、材料等原因引起的故障產品。

如果LM501-S設備出現故障,請及時聯系我們或將設備送至我公司（中山市新奇晟照明科技有限公司）檢測維修。

*** 特殊說明 ***

由于濫用、錯用、不小心（碰撞或不適當安裝）或不可抗因素造成的故障不在以上服務范圍之內。
